型号

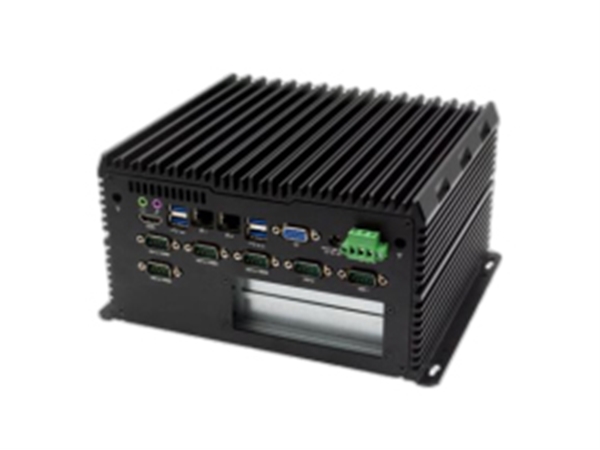

5306Z-P2 V1.0

机箱

材质/结构

全铝合金无风扇

颜色

亮黑色

尺寸（长宽高）

L235*W192*H119mm

安装

桌面型/嵌入式

主板

CPU

集成Intel®Skylake-U I5 6360U/2.0GHz 双核四线程处理器TDP 15W

系统芯片

基于Intel®Skylake-U SOC平台

显示

集成Intel® Iris™ Graphics 540 支持DirectX 12 OpenGL 4.5

内存

2*DDR4 SODIMM内存插槽，支持双通道2133MHz内存,最大支持32GB

前面板接口

POWER

1*电源开关,1*复位开关

AC LOSS

1*AC LOSS（上电开机拨钮开关）

USB

4* USB2.0接口，

凤凰端子

1*12pin，支持四进四出GPIO，开关，5V

PS2

1*PS2接口

SIM

1* SIM卡槽，3G/4G模块应用

LED

1*电源指示灯,1*硬盘指示灯

后面板接口

显示接口

1*VGA接口，1*HDMI1.4接口

LAN

2*Intel® WGI211AT千兆网卡，支持网络唤醒、PXE功能

USB

4* USB3.0接口

COM

6* RS232 DB9串行接口，COM3~6支持RS485/232切换且带光电隔离

音频

1* Line out接口，1* MIC接口

电源

1* DC电源适配器接口，1* 3pin电源接口，支持9~36V电源输入

存储

SATA

1*2.5寸硬盘扩展

固态盘

1* MSATA SSD固态硬盘扩展，传输速度可达6Gbps

扩展

Mini PCIE

1* Mini PCIE插槽，支持WIFI/4G模块,Note:搭配C43主板,4G与USB5为二选一,默认为USB5

PCI

可支持2*PCI插槽扩展

软件支持

Microsoft Windows

Windows 10，64bit(不含密钥)

Linux

Ubuntu

Watch Dog

支持硬件复位功能(256级，0~255秒)

电源需求

电源类型

外接电源适配器或开放式电源

电压输入

9V~36V宽压

功率输出

36W~180W

环境

工作温度

-10℃～60℃

存储温度

-20℃～70℃

相对湿度

5%-95%相对湿度,无冷凝

工作震动

0.5g rms/5-500HZ/random/operating
