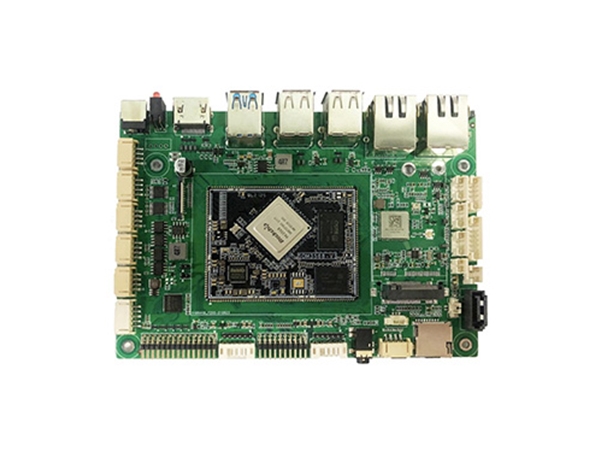

IDO-EVB3568-V1A 智能主板
所属类别：ARM主板及整机
IDO-EVB3568-V1A 智能主板，配备 RK3568 四核 Cortex-A55 处理器，主频高达 2.0GHz，共享 1MB 二级缓存，双通道 64 位 DDR3 / DDR3L / DDR4 with ECC,LPDDR3/LPDDR4/LPDDR4X 控制器，提供了高性能和高分辨率的应用程序所需要的内存带宽。超过 32 位的地址位,可以支持高达 8GB 存取空间。同时， 芯片内嵌的新一代和强大的 GPU(Mali-G52 2EE)能顺利支持高分辨率（1080P） 显示和主流游戏。支持 OpenVG1.1,OpenGL 的 ES1.1 / 2.0 / 3.0 , OpenCL1.1 ,RenderScript 以及 DirectX11 等,在 3D 效果方面相对同类产品有较大的提升。
- 售后QQ：
- 售后QQ：
咨询热线：13682342326
类型 规格参数 CPU Rockchip RK3568 (22 纳米 HKMG 制程）
ARM® Cortex-A55 四核处理器，主频高达 2.0GHz图像处理器 ARM Mali-G52 2EE
兼容 OpenGL ES 1.1/2.0/3.2、OpenCL 2.0 和 Vulkan 1.1
内嵌高性能 2D 加速硬件视频处理器 H.265 HEVC/MVC Main10 Profile yuv420@L5.1 up to 4096x2304 @60fps
H.264 AVC/MVC Main10 Profile yuv400/yuv420/yuv422/@L5.1 up t o 4096x2304@60fps
VP9 Profile0/2 yuv420@L5.1 up to 4096x2304@60fps VP8 verision2,up to 1920x1088@60fps
VC1 Simple Profile@low, medium, high levels, Main Profile@low, medium, high levels, Advanced Profile@level0~3,up to 1920x1088@60fp s
MPEG-4 Simple Profile@L0~6,Advanced Simple Profile@L0~5,up to 1920x1088@60fps
MPEG-2 Main Profile, low, medium and high levels, up to 1920x10 88@60fps
MPEG-1 Main Profile, low, medium and high levels, up to 1920x10 88@60fps
H.263 Profile0,levels 10-70,up to 720x576@60fps内存 2GB/4GB/8GB LPDDR4 存储器 16GB/32GB/64GB/128GB eMMC 系统 Linux buildroot+QT5.0/Debian10/Ubuntu18.04/Android11 以太网 2 x 千兆以太网 WIFI/BT WIFI 支持 802.11 b/g/n/ac
Bluetooth 5.04G/5G 支持 MINIPCIE 接口的 4G 模组/如 EC20,EC200T,NL668.
支持 M.2 接口的 5G 模组, 如广和通 FM150-AE. 1 x SIM 大卡，支持 eSIM显示 2×4 Lanes MIPI DSI ,单通道 1080P@60Hz, 双通道 2560*1440@60Hz.
1×4 Lanes LVDS（与一路 MIPI DSI 复用）支持到 1366*768@60Hz.
1×4 Lanes eDP1.3 支持到 2560x1600@60Hz.
1×HDMI2.0A 支持 4K@60Hz.
1×双通道 LVDS，支持到 1080P@60Hz.音频 1 x HDMI 音频输出
1 x 四节 OMTP 标准 3.5mm 耳机接口，支持语音录入
1 x AMIC（PH-2 座子）
1 x 左右声道扬声器（PH-4 座子）, 支持 4ohm@3W 喇叭串口 5x TTL UART（PH-4 座子），可配置成 RS232x4 或 RS485x2,其中 1 路串口 RS232/RS485 二选一.
1x DEBUG（UART）CAN 两路 CAN BUS 2.0B. USB 2xUSB3.0，其中一路与 SATA 复用，一路 OTG，标准 TYPEA 座子。
4xUSB2.0 HOST 标准 TypeA 母座。
3xUSB2.0 HOST PH-4A 针座。摄像头 1x4lane MIPI CSI , 支持到 13M 像素。
或 2x2Lane MIPI CSI，支持 2 路 5M 像素。TF 卡 1 x Micro SD 卡标准（支持 SDIO3.0） SATA 1xSATA3.0 (与 USB3.0 复用) RTC 独立 RTC 时钟芯片 G-sensor 6 轴 G-sensor, 支持 MPU6500 按键 1 x RECOVER 按键 LED 1 x 系统与系统指示灯
1 x 4G 网络指示灯扩展接口 1 x SPI 扩展，可作 GPIO
CTP 接口，可接 I2C 电容触摸屏
ADC 按键/电源键/ADC 输入/红外/PWM电源输入 12V DC @2A 供电：
1 x 标准 DC 座 5.5*2.1 接口

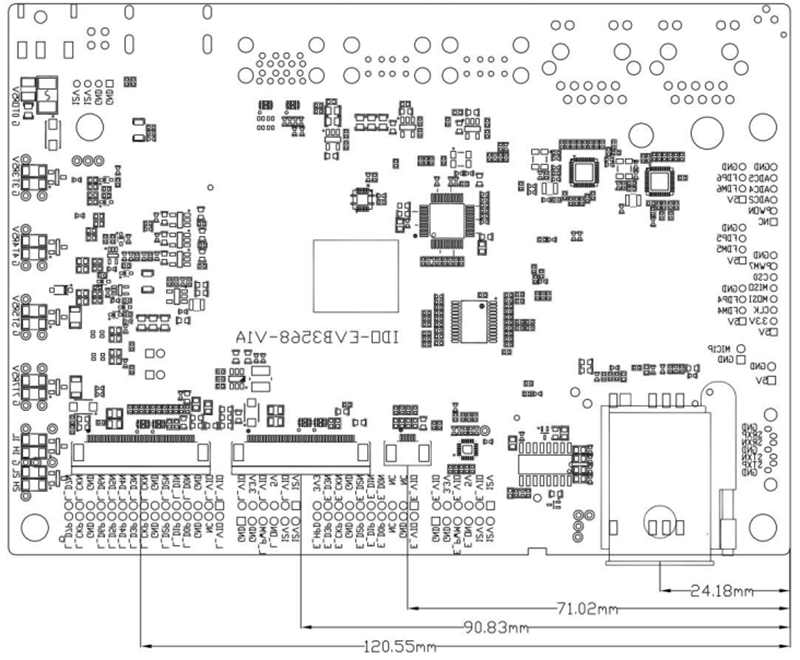

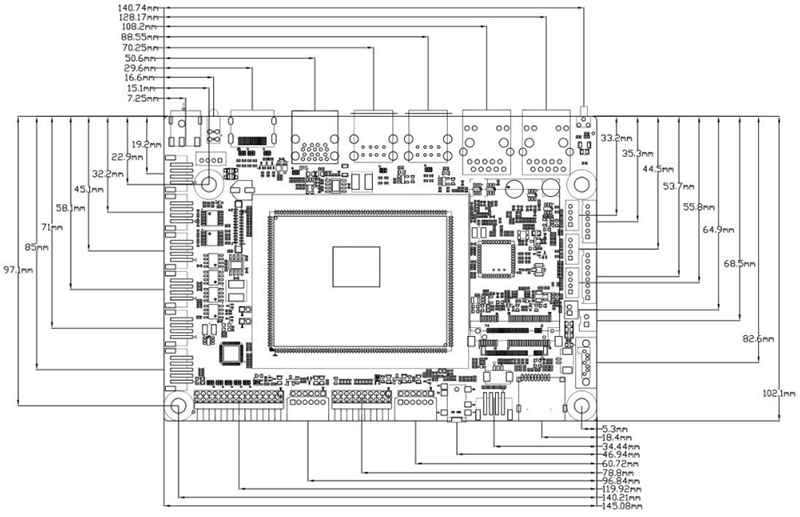

1 x PH-4 座子PCBA 尺寸 145mm x 102mm
