所属类别:国产主板及整机

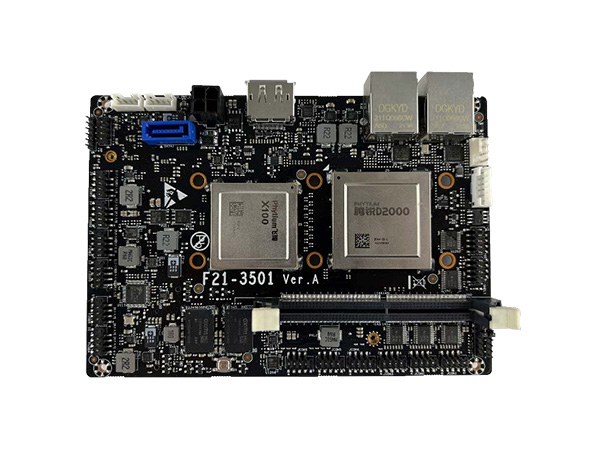

◆ 独家技术:基于腾锐 D2000 CPU 的自主可控解决方案,搭载飞腾 X100 桥片。配置国产内存、安全硬盘,搭载昆仑 BIOS 固件, UOS/麒麟国产操作系统的国产、信息安全 3.5 寸多 U多串主板方案;
◆ 产品适配中心:创智成建设了国产化的整机适配中心,各个操作系统、固件、硬件、周边设备都做了充分的适配,保证整机的稳定可靠;
◆ 全数字供电控制:F21-3501 主板采用全数字供电控制,保证电力干净稳定,提升主板工作稳定性;
◆ 强化防雷和防静电设计:F21-3501系列主板所有端口包括网口、USB口、COM口等设计了ESD和TVS二极管防护,保证设备在各种条件下都能安全工作;
◆ 防氧化元器件:F21-3501系列主板元器件采用抗氧化电子用料,有效延长主板的使用寿命。
产品具有丰富的扩展接口和板载插针接口。主板搭载 1 个 DDR4 SO-DIMM 内存插槽,最高频率 3200MT/s(最大支持 32GB),1 个 Mini PCIe 内置接口,支持 WIFI、BT/4G,1 路标准SATA3.0 接口、1 路 M.2(NVME) 2280 接口存储。主板搭载 2 路 RJ45 网口,12 路 USB2.0 板载插针,6 个 RS232C 全信号板载插针;
处理器/芯片组 | CPU | 8核飞腾D2000处理器,标配2.3GHz |
芯片组 | 飞腾X100桥片 | |
内存 | 类型 | 1根DDR4-3200 U-DIMM 260-Pin插槽(标准电压版) |
容量 | 单根内存最大支持16GB | |
存储 | M2接口 | 1个M2 NVME插槽,支持2280 |
通信 | 千兆网 | 内建2个GbE PHY网络芯片(10/100/1000 Mbit) |
音频 | 控制器 | 顺芯ES8388 |
对外商用接口 | 千兆网口 | 2个带指示灯RJ45接口插座 |
DP接口 | 1个DP连接器插座 | |
插相接口 | 内存 | 1条 DDR4 3200 So-DIMM插槽 |
PCIE扩展 | 1个Mini PCIe内置接口,支持WIFI、BT/4G | |
板载捅针、插座 | HDD/ODD | 1个7pin Signal SATA |
电源 |
1个DC12V 4P 0度插座 1个2pin电源运行指示灯插座 1个2-Pin Wafer CR2032纽扣电池插座(白色) |
|
EDP | 1个EDP屏接口 | |
GPIO | 1个10-Pin GPIOx8插针 | |
Clear CMOS | 1个3Pin插座、清除CMOS数据跳线帽 | |
FAN | 2个4Pin FAN接口,支持CPU Fan和System Fan | |
USB | 6个(5*2 p9empty)Header USB2.0 x2 | |
COM | 6个RS232C全信号板载插针 | |
SIM卡 | 1个SIM卡插针 | |
物理参数 | 尺寸(W×D) | 146mm x 102mm (3.5寸) |
环境适应性 | 温度 | 工作:0℃~+60℃;存储:-20℃~+60℃ |
湿度 | 工作/存储:5~95%RH,不凝结: |
配件名称 | 数量 |
主板 | F21-3501 系列主板、CPU 散热模组一套 |
内存 | UnilC 8GB,DDR4-3200 内存条(已适配) |
硬盘 | M.2 2282 128G/256GB 电子盘; |
